温摇床温控系统电路设计

加热驱动电路

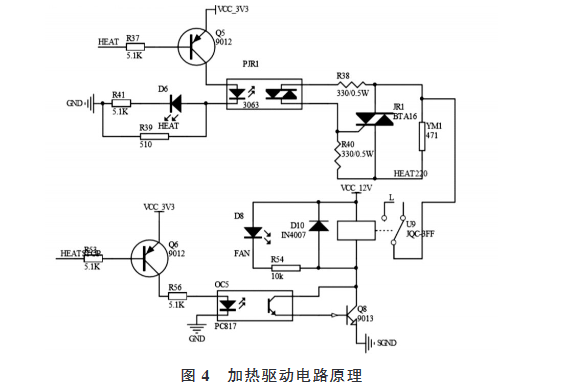

加热驱动电路如图 4 所示。加热驱动电路采用固态继电器驱动加热电路，可实现高频率 PWM 控制。继电器内部采用磁铁吸附触点进行工作，电路两端分别控制继电器导通和关断 ，两端都加入光电耦合PC817。 由于光耦信号只能进行单向传输 ，两端电路没有受到影响 ，完全实现了电气隔离功能。

温度测量电路

温度测量电路如图 5 所示。加热温控系统采用 PT100铂电阻温度传感器采集温度信号［11］，PT100 测温的灵敏度、范围 、稳定性 、耐腐蚀性等性能都是传统 热敏电阻无法比拟的。测温电路采用惠斯通桥式测温方法，当测量的温度与参考温度不同时，传感器负载将温度信号转换为微弱的电 压 差 信 号 。 STM32 的 ADC 若 直 接 进 行 采 集 将 导 致 测 量出现偏差，需要 LM358 芯片组成的桥式放大电路将压差信号成比例放大后再由单片机进行采集 ，其中R16 和 C20 组成滤波电路的目的是滤除噪声。
