恒温摇床温控系统整体方案设计

返回列表

来源：未知发布日期：2023-05-25 13:47【大中小】

硬件电路架构

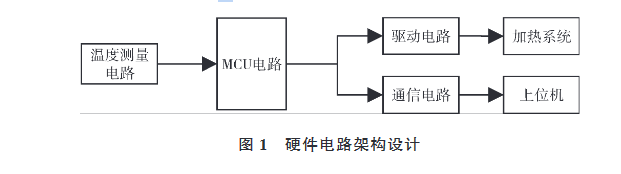

恒温摇床由加热电阻丝对箱体进行加热，因此在加热控制系统中，首先由传感器检测温度，然后与设定值进行比较。单片机采用PID 控制算法输入模拟PWM 波形，通过三极管驱动固态继电器导通，控制加热电阻丝工作，并由上位机实时监控温度过程参数。分析以上各个功能?？?/span>，在硬件电路层面将恒温摇床温控系统分为温度测量电路、MCU 电路、通信电路、驱动电路等部分。温控系统硬件电路架构设计如图 1 所示。


软件架构

温控系统软件为运行在单片机中的固件程序，主要包括硬件驱动以及控制算法实现。结合程序的?？榛杓?/span>思想，软件根据需要实现的功能分为以下?？?/span> ：温度采集程序、温度控制程序、串口通信程序等，MCU 根据中断切换处理事件。温控系统软件架构设计如图 2 所示。
